2、三相制冷壓縮機測量

不同廠家的三相壓縮機其接線柱方位雖然不同，但在每個接線柱旁都分別標有字母U、V、W。經相序保護器識別后的A相對應U；B相對應V；C相對應W。另外，也可以依據壓縮機線組的顏色對應接線。即:紅色代表A相接U端子；白色代表B相結V端子；藍色代表C相接W端子。

由于三相壓縮機的三個繞組其線徑、匝數都一樣，因此其直流電阻值也相同，（變頻壓縮機同理）例如：某三相壓縮機其中一個繞組測得阻值等于2.2歐姆，其余兩個繞組也等于2.2歐姆，即U～V=V～W=W～U=2.2歐姆。

3、制冷壓縮機絕緣電阻測量

制冷壓縮機出廠前測壓縮機端子與外殼之間的絕緣電阻值應大于2兆歐，這是對空調出廠前的要求。實際上由于空器運行環境較惡劣，運行一段時間后就不能再用這個標準去判斷絕緣的好壞。一般不小于1兆歐就算正常，但1兆歐是用500V搖表測出來的，絕對不能用萬用表去測絕緣電阻，因?yàn)槿f用表的內部電源電壓只有9V，測出的絕緣阻值沒有意義。

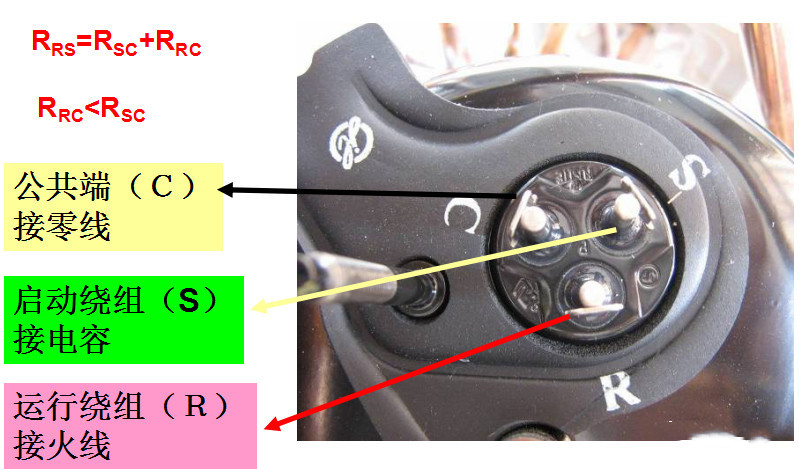

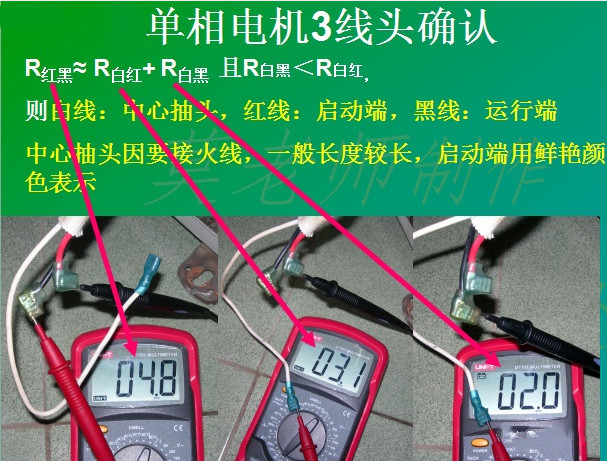

單線壓縮機繞組判別：

我們用萬用表選用R測量壓縮機電動機繞組C-R或C-S兩點的電阻值。若所測繞組的電阻值小于正常值，就可判斷此繞組短路。

把一支筆與公用點緊緊靠牢，另一支表筆搭緊壓縮機工藝管上露出金屬部分，或?qū)⑼鈿ぐ宓钠崞ぶУ粢恍K，進行測量。若電阻值很小，就可判斷繞組或內部接線碰殼通地。

將表筆接到任何2個繞組的接線端，測其電阻值。若繞組值為無窮大，即2個繞組的接線端間不導就可判斷此繞組斷路。

三線壓縮機繞組判別：

對于三相電動機，用兩表筆分別接觸3個接線柱端子中的2個，如果3次測得的阻值一致，表明繞組良好。

如果有2次測得的阻值為無窮大，表明有一組繞組斷路；如果3次測試均為無窮大，表明至少有兩組繞組斷路。

如果3次測量中有2次所測阻值明顯小于另一次所測，表明有短路。
