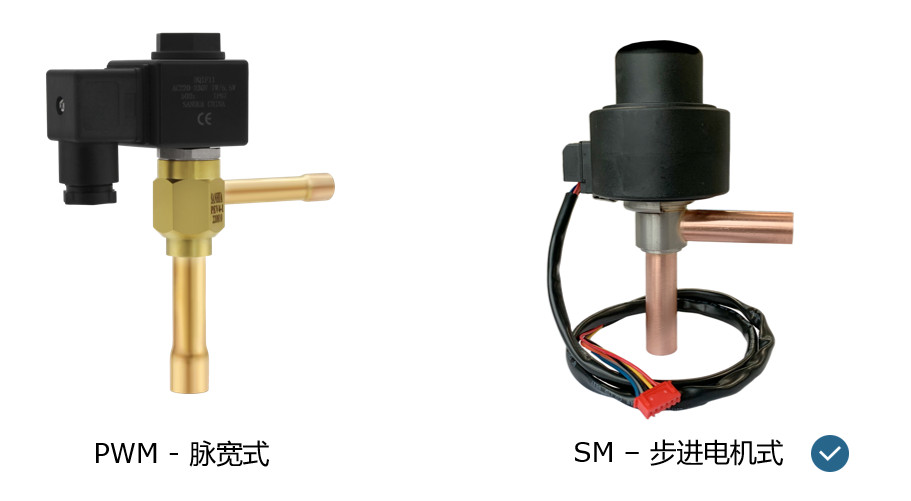

電子膨脹閥主流的技術路線有兩種：脈寬式（PWM）和步進電機式（SM）電子膨脹閥，今天我們主要跟大家介紹的是步進電機式電子膨脹閥的基礎知識。

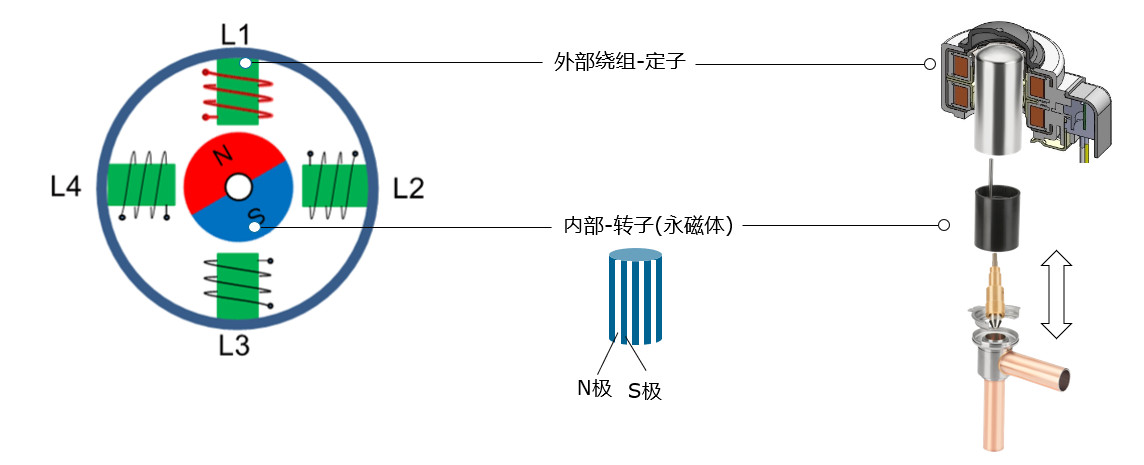

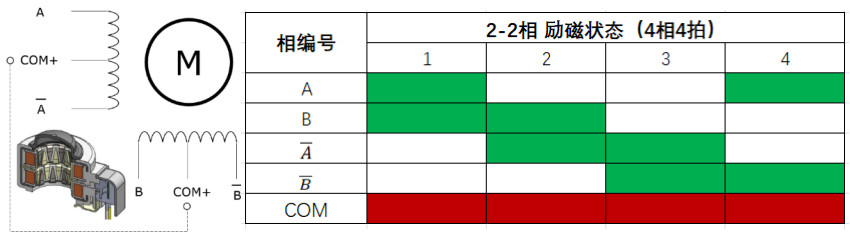

什么是步進電機？簡單來講就是把脈沖信號轉化為角位移的裝置。步進電機由兩部分組成，如下圖左，外部的繞組叫做定子，內部的永磁體叫做轉子，在圓柱體上間隔分布N極和S極，對外部的定子按L1 L2 L3 L4順序通電（勵磁），定子產生磁場，跟轉子產生異性相吸、同性相斥作用，轉子就會旋轉。再把它延伸到下圖右，就接近電子膨脹閥的原型了：外面是線圈即定子，內部是永磁體轉子，轉子旋轉通過“傳動機構“最終轉化為閥桿（針）的線位移（上下）。上圖中的通電方式按L1 L2 L3 L4順序通電，且同一時間只有一個繞組（相）處于通電狀態，這樣的勵磁方式叫1－1相勵磁，也是最簡單的步進電機的勵磁方式，但是實際上在電子膨脹閥的應用上，我們通常采用更加復雜的1－2相或者2－2相勵磁。什么是1－2相勵磁和2－2相勵磁？如下圖左，中間的M代表轉子永磁體，周圍的線圈代表定子，線圈分為了上下兩部分，每一部分都有兩個繞組，一共4個繞組，每一個繞組我們叫1“相“，A，B，分別和COM公共端構成4個繞組，即4“相“，公共端COM在對電子膨脹閥驅動時永遠接電源正極，與每相（負極）通電。如我們按照下圖右，每次通電2個繞組，需要通電4次完成一個控制循環，就叫4“拍“，這種驅動方式我們就叫4相4拍“，由于每次都通電2個繞組，勵磁方式就叫2相勵磁，也叫2－2相勵磁。一個循環4個拍即4個脈沖，也是我們經常聽到的電子膨脹閥走了“4步“。

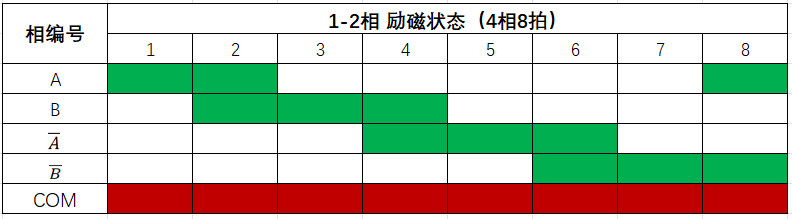

當然我們還可以通過另外一種方式來控制，如下面這張圖，先對一個繞組通電，再對2個繞組通電，按此規律，需要通電8次完成一個控制循環，就叫8拍，這種驅動方式我們就叫4相8拍，每次按1－2－1－2的相數量來通電，這種勵磁方式就叫1－2相勵磁。

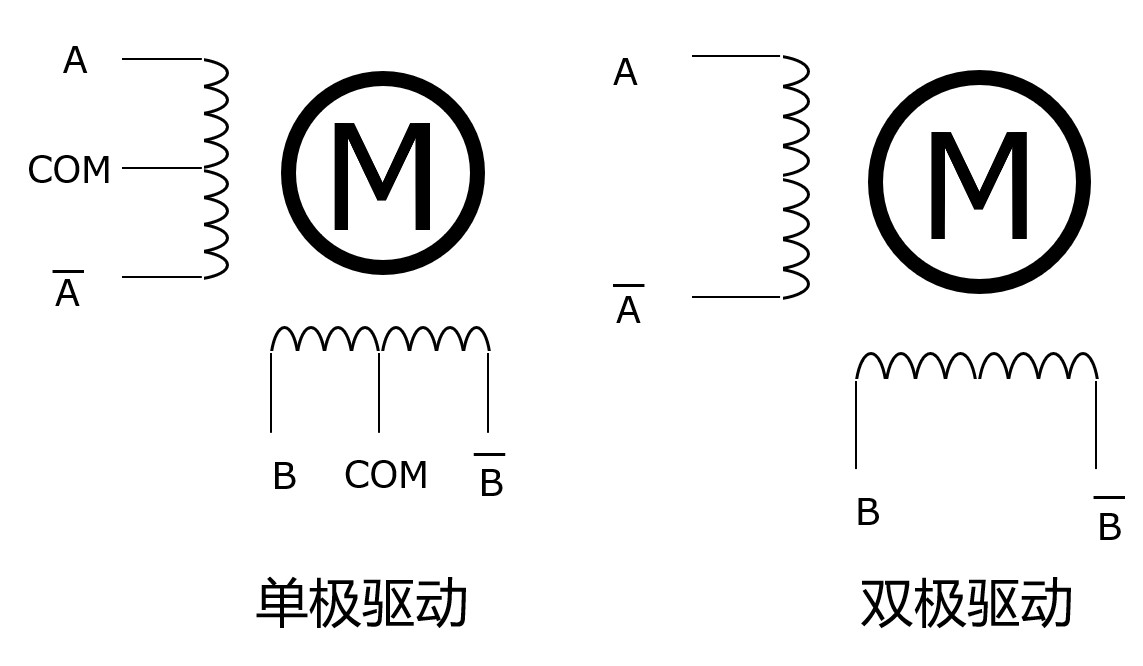

如果說2－2相里的每一脈沖算是“一步“的話，1－2相里的每一脈沖只能算是“半步“，但是由于習慣表達原因，我們將“半步“通常也說成是“一步“。如大家廣為人知的三花的DPF（T）系列電子膨脹閥是全開500步，實際上是500個半步。如果轉子旋轉一周走的行程是一樣的話，顯然1－2相的方式走過的步數更多，步幅更小，控制更精確。說到這里，也許你會將1－2／2－2相勵磁與單／雙極驅動相混淆，非常有必要說明一下什么是單極驅動和雙極驅動。其實我們剛剛介紹的有COM公共端的驅動方式為單極驅動（無論是1－2還是2－2相），作為單極驅動的定子，COM端永遠是接電源的正極，4個繞組永遠接負極，步進電機不論正轉還是反轉都不需要改變電流的方向，控制非常簡單。單極驅動的電子膨脹閥的線圈的典型特征為引線是5根線或者6根線，6根線為兩個COM端，5線則是將2個COM端合并為為1個而已，本質上沒有區別。而雙極驅動沒有COM端，為2個繞組（A和構成繞組1，B和構成繞組2），要想實現正轉和反轉需要通過改變繞組的電流方向（比如正轉時為A），控制相對復雜，線圈的典型特征為4根線。那么什么時候用單極驅動，什么時候用雙極驅動？從通電方式來說，對于單極驅動的電機，不論是1－2相勵磁還是2－2相勵磁，同一時間最多只有一半的繞組在通電，而雙極驅動總是2－2相勵磁，總是所有繞組通電，所以雙極驅動的電機效率更高，驅動力更強，適合于驅動大容量的電子膨脹閥。而單極驅動一般適用于小容量的電子膨脹閥，因為單極驅動使用1－2相勵磁（4相8拍）相比雙極驅動使用2－2相勵磁（2相4拍），完成一個控制循環的脈沖數是翻倍的。小容量的電子膨脹閥一般為直動式，閥針的開度不是很大，如果從單極驅動改為雙極驅動，全開的閥針位移脈沖數會少一半，意味著每動作一個脈沖的閥針位移變大，閥的調節精度會下降。那么有人會問，單極驅動只能采用1－2相勵磁（4相8拍）嗎？當然不是。單極驅動也可以采用2－2相勵磁（4相4拍），可以通過增加多級齒輪箱的設計增加全開的脈沖數，保證閥的調節精度。這和大容量的電子膨脹閥（使用雙極驅動，2相4拍），通過齒輪箱減速設計增加全開的脈沖數來保證閥的調節精度是一樣的。常見的不同驅動類型的電子膨脹閥外觀如下圖：
 |  |
|

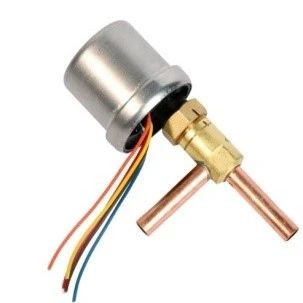

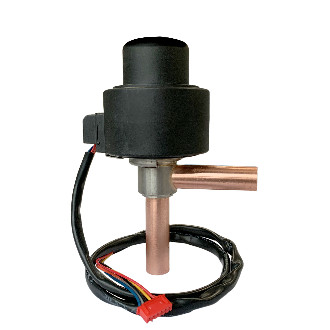

直動式電子膨脹閥單極1-2相,500步 | 減速式DPF(O)或（U）單極2-2相,2000步
| |
