13651136774"焓濕圖，這個暖通空調行業的秘密武器，你了解多少？想象一下，一堆橫的、豎的、斜的線條在你眼前晃動，直的、彎的、扭的圖形讓你眼花繚亂。有沒有感覺無從下手？別擔心，這篇文章會帶你走進焓濕圖的奇妙世界。讓我們一起揭開焓濕圖的神秘面紗吧！"
1 什么是焓濕圖

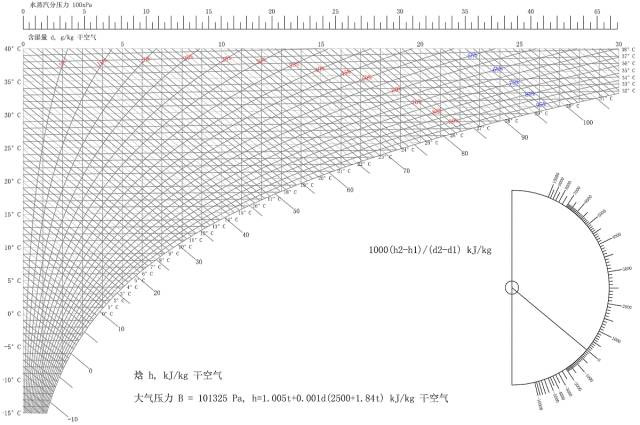

焓濕圖：表示空氣各狀態參數之間關系的線圖。在此圖中，根據某幾個參數可以查出空氣其它參數。
2 空氣參數
干球溫度（℃）：簡稱溫度，就是平常用溫度計量出的溫度。
含濕量（g/kg）：在濕空氣中，與一千克干空氣同時并存的水蒸氣的質量。
相對濕度：相同溫度下，空氣中水汽壓與飽和水汽壓的百分比。
焓（kj/kg）：一千克的物質含多少千焦能量。
熱濕比：焓的變化（△h）和含濕量的變化（△d）的比值。

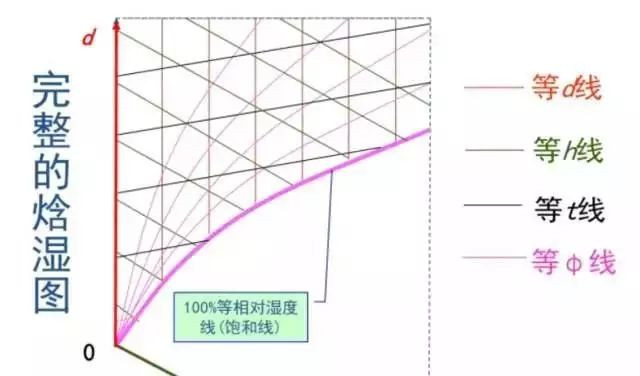

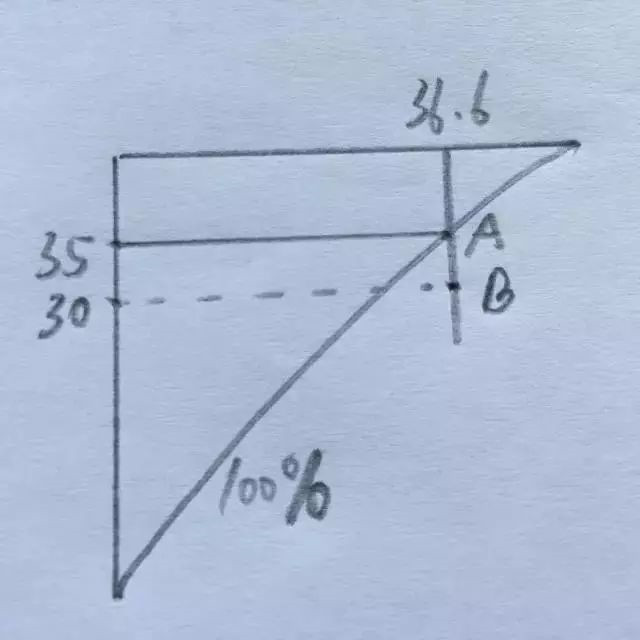

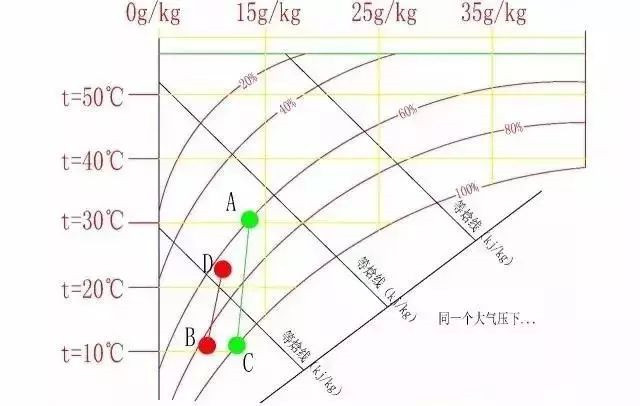

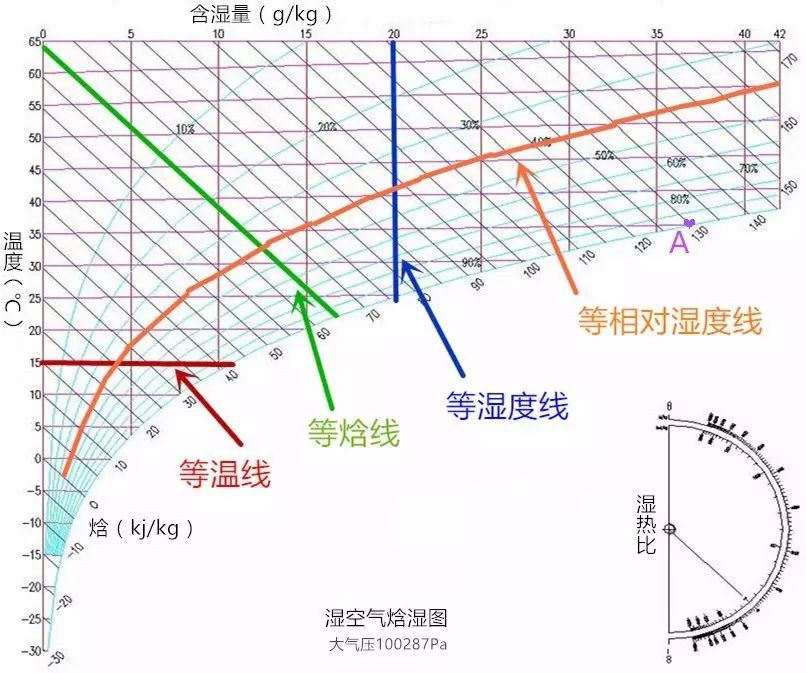

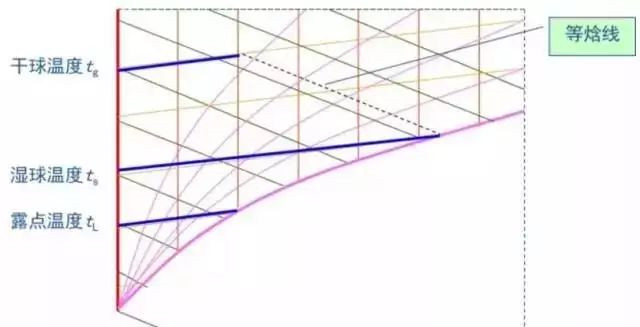

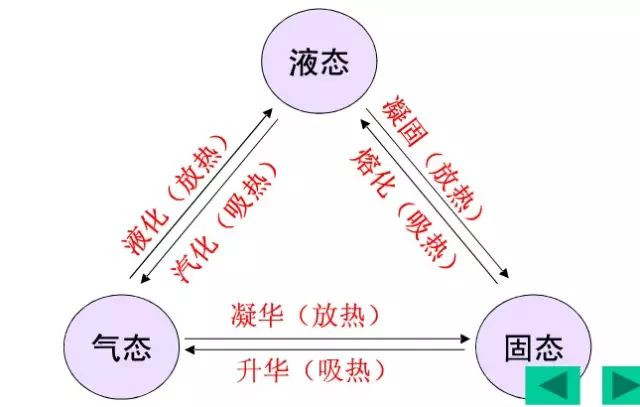

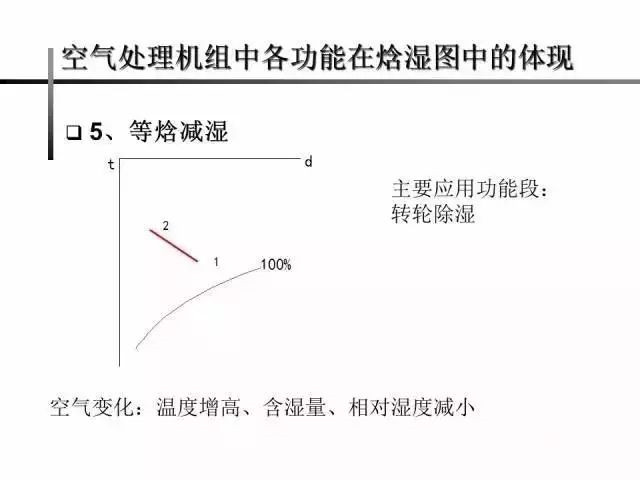

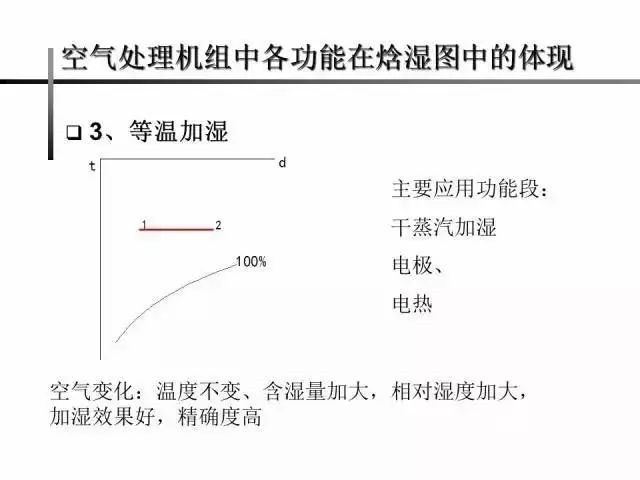

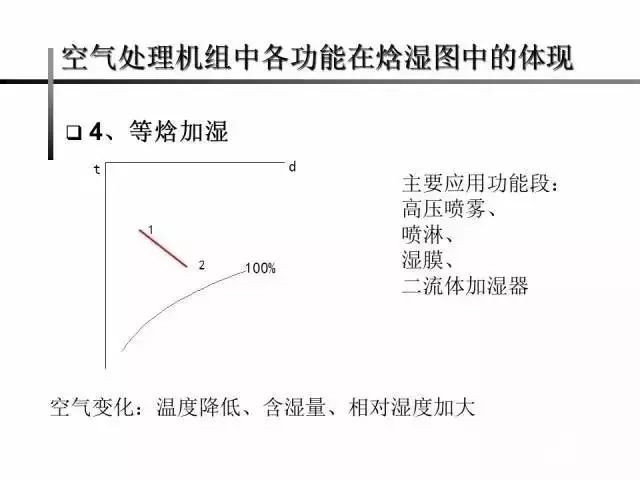

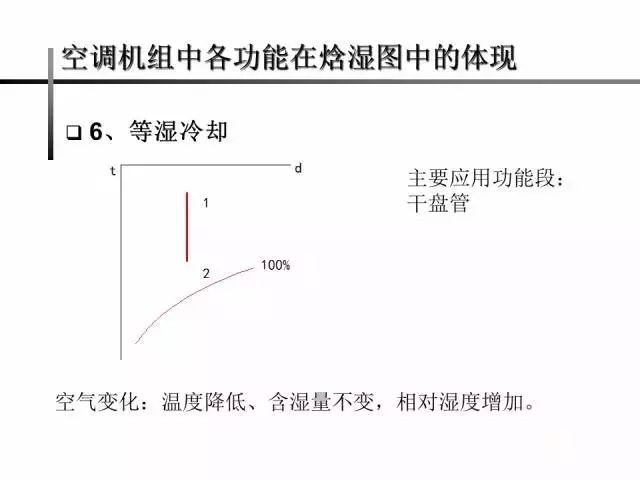

3 等值線 等溫線：此線上的溫度都是相同的。它的平行線也都是等溫線。 等焓線：此線上的焓值都是相同的。它的平行線也都是等焓線。 等濕度線：此線上的濕度都是相同的。它的平行線也都是等濕度線。 等相對濕度線：此線上的相對濕度都是相同的。它的平行線也都是等相對濕度線。 4 焓濕圖的應用之一 露點溫度：空氣中的水蒸氣變?yōu)槁吨闀r(shí)候的溫度。圖2中A點的溫度35℃，相對濕度100%、焓值130kj/kg，含濕量36.6g/kg。 這時如果溫度下降到30℃，含濕量和氣壓不變。A點就到了B點（虛擬點）的狀態。這時的相對濕度大于100%，多余的水就會從氣態凝結成水珠，直到相對濕度小于或等于100%。 5 焓濕圖應用之二 舉例子來說明：冬天與夏天空調使用和焓濕圖對應變化。 A點：夏天沒有開空調的房間，溫度：30℃，相對濕度：60%，含濕量：13.6g/kg。 A → C （夏天家用空調降溫線） 含濕量變?。悍块g中人和物“吐”出的水蒸氣＜空調外機排水 焓值減少：房中人和物散發的熱量＜空調的制冷量 溫度降低：焓值減少就是空氣能量少了，溫度也就低了。 相對濕度升高：溫度越低空氣“喝”水的欲望就越低。 A點，空氣能“喝”3g水，空氣肚里1.5g水，相對濕度50%。 B點，降溫后只能“喝”1g了，排水管再排出0.8g，還剩0.7g，相對濕度70%。 因?yàn)榭諝狻昂取彼?，所以夏天開空調一般不會太干燥。 B → D （冬天家用空調升溫線） 焓值增加：房間散失的熱量＜空調增加的熱量 溫度升高：空氣被加熱了，能量增加，焓值變大。 含濕量增加：溫度增高，空氣“喝”水欲望更高，不斷從空氣中吸收水分。 相對濕度減小：不斷從空氣中“喝”水，依然滿足不了隨溫度變高而大大增加的“喝”水欲望，空氣依然很“渴”。 ? 擴展知識 ? 濕球溫度 相對干球溫度而言的。通俗講，濕球溫度就是當前環境僅通過蒸發水分所能達到的最低溫度。 ? 絕對濕度 在標準狀態下，每立方米濕空氣中所含水蒸氣的質量，即水蒸氣密度，單位為g/m3 。 ? 顯熱 潛熱 顯熱：物體不發生化學變化或相變化時，溫度升高或降低所需要的熱稱為顯熱。 潛熱：指物質在等溫等壓情況下，從一個相變化到另一個相吸收或放出的熱量。 ? 有幾點要注意 1、飽和空線即相對濕度為100%的等相對濕度線。特點：干球溫度、濕球溫度、露點溫度相等。 2、等濕球溫度線與等焓線基本平行，故工程上近似地用等焓線代替等濕球溫度線。 3、等含濕量線就是等露點溫度線。因?yàn)槁饵c(diǎn)溫度的定義已說明含濕量相同的狀態點，露點溫度均相同。 ? 空氣干球溫度、濕球溫度和露點溫度在焓濕圖上的查找方法 ? 空調機組中各功能在焓濕圖中的體現
