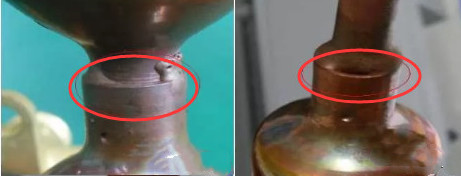

特征：釬料流到釬縫以外并形成堆積。

形成原因:

1、焊接熱效率太大；

2、釬料施加量過多或施加方式不當；

3、焊接時焊縫不在同一水平面；

預防措施:

1、加熱時來回擺動焊槍防止局部過熱；

2、添加焊料要從加熱位置的背面沿著焊縫滑動；

3、焊件定位平穩(wěn)。

特征：焊縫邊緣被火焰燒成腐爛形狀，但又未完全燒穿，管壁本身被燒損。

形成原因:

1、焊接熱效率太大

2、加熱方式錯誤。

預防措施:

1、采用火焰為中性燒焊。

2、焰來回擺動焊槍，避免集中加熱。

特征：接頭表面氧化物焊后自然大塊脫落接頭擦干凈后，有黑色麻點鑲嵌在接頭表面。

形成原因:

1、焊接熱效率太大（溫度過高）；

2、焊接時間過長等。

3、使用氧化焰焊接。

4、重復焊接（補焊）

預防措施:

1、調中性焰焊接；

2、不要重復焊接。

特征：焊縫有雜質，導致焊縫表面上出現(xiàn)的較深孔眼。

形成原因:

1、釬料或母材本身有油污、雜質或氧化膜。

2、焊縫溫度過高，造成釬料中的磷揮發(fā)。

3、加熱速度過快。

預防措施:

1、保證釬料和母材的清潔度；

2、焊接效率適當，讓溶解高溫熔池的氣體在焊縫凝固時有效排出

特征:加熱時間不足，液態(tài)軒縫金屬中的氣體未能全部溢出，在表面或內部形成孔洞。

形成原因:

1、纖料或母材本身有油污或氧化；

2、焊接速度過快，焊中的氣體為有效排出；

3、火焰為還原焰，產生還原性氫氣孔；

預防措施:

1、保證母材纖料清潔度；

2、選擇中性焰焊接，速度適中。

特征：焊件靠近縫處被燒損穿洞。

形成原因:

1.操作不熟練，未擺動焊槍；

2.火焰調節(jié)不當，溫度控制不均勻；

預防措施:

1.焊接時要來回擺動焊槍，防止部過熱；

2.選擇中性焰接。

特征:釬焊接頭的裂紋包?母材裂紋和釬縫裂紋。母材、釬縫力學性能下降，在殘余應力作用下產生裂紋。

形成原因:

1、釬料含磷量過高，材料韌性減弱；

2、銅冷收縮率明顯，殘余熱應力引起裂紋；

預防措施:

1、改用接性能更優(yōu)良的焊條；

2、回火處理消除殘余應力。

特征：:焊縫不完整，部分位置未完全熔合成整條焊，焊縫存在泄漏通道。

形成原因:

1、火焰釬焊焊接熱輸入過小；

2、施加釬料時溫度不均勻；

3、焊縫表面有氧化皮、油污等雜質。

預防措施:

1、均勻加熱；

2、用火焰加熱工件待工件呈暗紅色時添加。

焊接中：

1、釬焊加熱的過程中焊槍在需要加熱部位來回擺動，不得定點加熱；

2、加入釬料時，必須從火焰加熱方向的背面添加焊料；

3、焊接時槍嘴不能離工件太近，否則容易回火；

4、釬焊紫銅時，一般先預熱插入管，使管配合緊密，然后集中加熱外配管。

焊接完畢：配合工件之間熱脹冷縮比率不同，焊接過程中配合工件之間產生內應力，焊接后需回火消除焊接工件之間的內應力。

回火的操作方法：工件焊完后待溫度降至200℃～300℃，對焊緣30mm范內進行回火處理，回火時用外焰快速掃過接頭處焊槍來回掃動，不得定點加熱，每個工件持續(xù)（3-5）秒鐘左右。
