風機盤管機組簡稱風機盤管。它是由小型風機、電動機和盤管（空氣換熱器）等組成的空調系統末端裝置之一。盤管管內流過冷凍水或熱水時與管外空氣換熱，使空氣被冷卻，除濕或加熱來調節室內的空氣參數。它是常用的供冷、供熱末端裝置。

按照國家標準GB/T 19232-2003的規定，風機盤管可按如下形式分類：

• 結構型式分：臥式、立式、卡式、壁掛式、地板式

• 安裝型式分：明裝和暗裝

• 進水方位分：為左式、右式

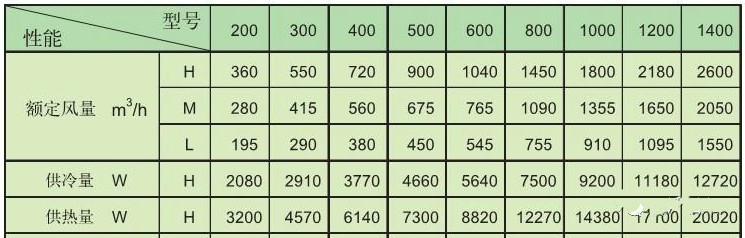

根據國家標準GB/T 19232-2003的規定，風機盤管的型號和參數如下：

• 第一列是型號

• 第二列是風量

• 第三列是制冷量

• 第四列是制熱量

安裝的一般技術要求：

• 風機盤管安裝前應檢查應進行機組的外觀檢查、三速運轉和水壓試驗。

• 管道與風機盤管連接時宜采用軟管連接 。

• 風機盤管的供回水閥門、過濾器應靠近盤管安裝，且全部在凝水盤的上方 。

• 風機盤管吊裝時，吊裝應牢固、位置正確，并有0.003的坡度坡向凝水盤的出口，吊桿與盤管相連處應用雙螺母緊固。暗裝的盤管吊頂應留有活動檢查門，便于機組和維修 。

• 風機盤管與供回水管道連接操作時應采用專用工具，防止盤管接口，凝水盤與凝結水管連接處應采用200mm長的塑料軟管并用專用管夾夾緊 。

• 風機盤管應在管道沖洗后再與之連接，以防止盤管堵塞；如果安裝有過濾器應在系統調試運行后進行拆洗才能交付 。

• 風機盤管機組安裝前應進行單機三速試運轉及水壓試驗，試驗壓力為系統工作壓力的1.5倍，不漏為合格。

• 風機盤管的進出水閥門應盡可能靠近凝水盤安裝，以免閥桿的滴水漏人房間。風管、回風箱及風口與風機盤管機組連接處應嚴密、牢固。


風機盤管安裝的7種方式

• 臥式暗裝：裝吊頂里面，只能看到送風口和回風口，美觀，需與裝修配合。

• 臥式明裝：吊裝，沒有遮掩，安裝簡單，適用于不吊頂?shù)姆块g。

• 立式暗裝：和裝修配合裝在里面看不出。

• 立式明裝：裝地下一般是方形的。

• 立柱式：和家用柜機的室內機差不多。

• 壁掛式：和家用分體機的室內機差不多。

• 卡式：方形吊頂?shù)模话愫投嗦?lián)機的卡式機外觀差不多。

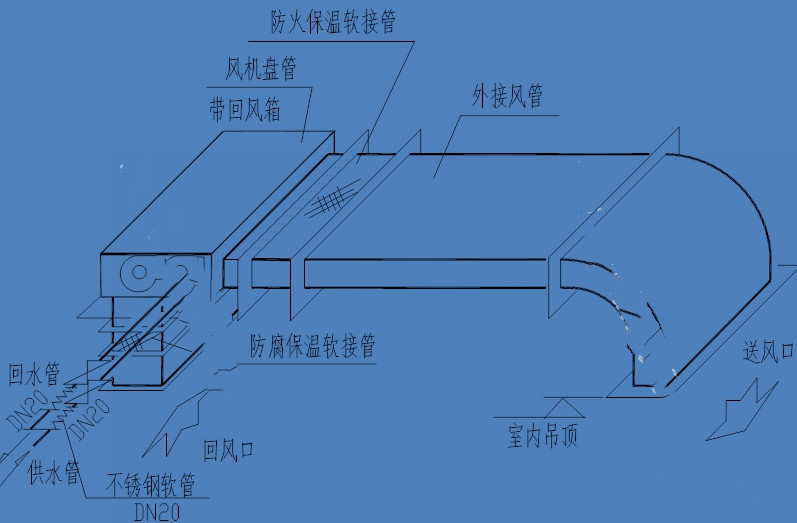

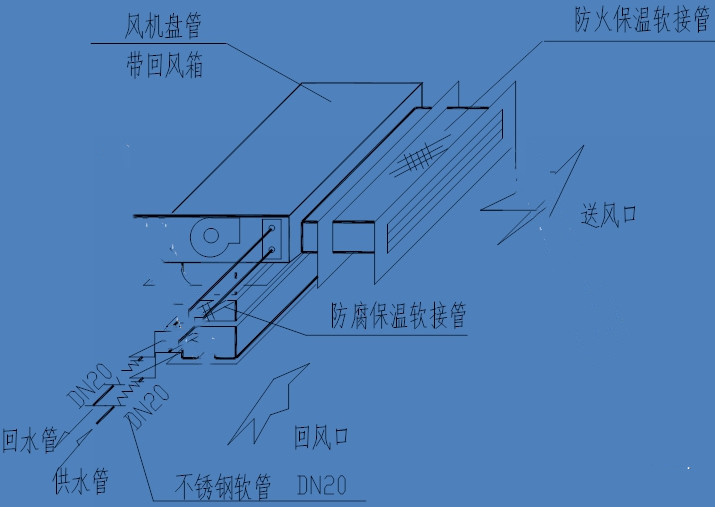

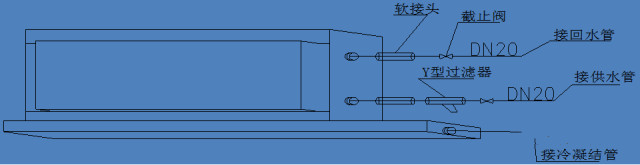

風機盤管安裝意圖：

常見故障分類及處理方法

一、空調不制冷故障處理

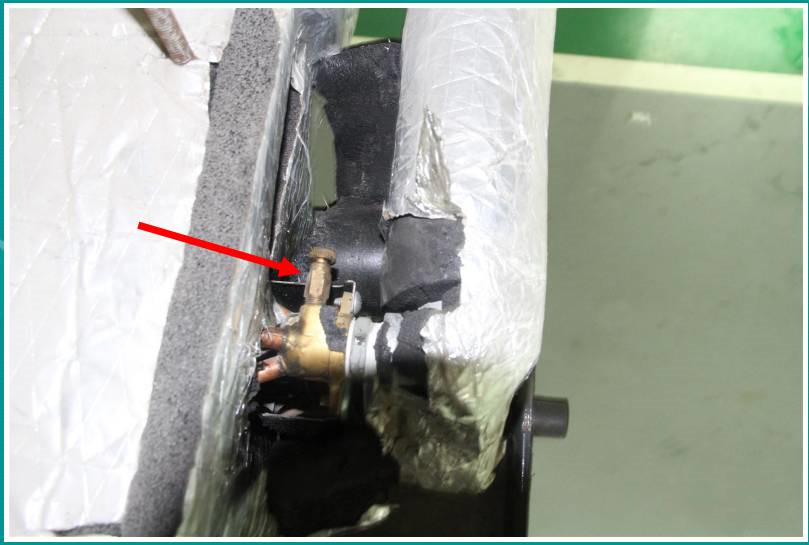

1、打開盤管風機排氣閥門，檢查系統循環水溫是否正常。

2、檢查二通閥是否正常開啟，如果未正常開啟，檢查二通閥供電是否正常；如果電磁閥故障進行更換。

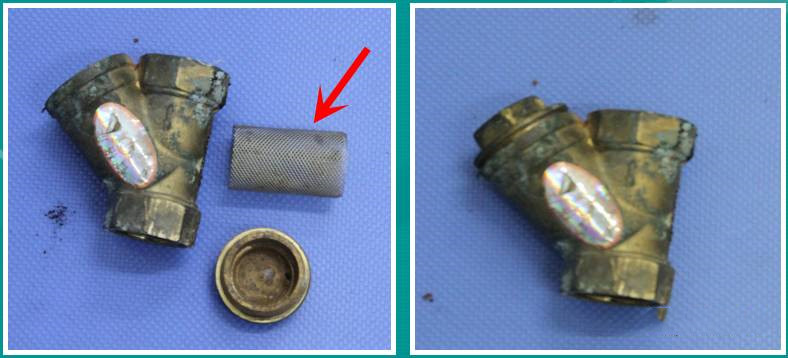

3、檢查管道Y型過濾器過濾網是否堵塞。

4、檢查進出口溫差是否正常，檢查門窗是否關閉；檢查進風口濾網是否有灰塵，風機轉速是否正常。

二、空調漏水故障處理

1、檢查漏水點，看是漏水還是本身產生的冷凝水。

2、排水不暢：

（1）檢查拖水盤是否堵塞；

（2）檢查排水管道是否堵塞；

（3）檢查排水管道坡度是否合理。

3、檢查保溫層是否破裂。

4、檢查排氣閥門是否關閉和漏水。

5、檢查管道軟管、閥門、二通閥、Y型過濾器、管道是否漏水。

三、、空調風口沒風故障處理

1、檢查三速開關是否損壞；用電筆測量溫控開關輸入端及輸出斷是否有電，如果判斷是溫控開關損壞進行更換或者維修。

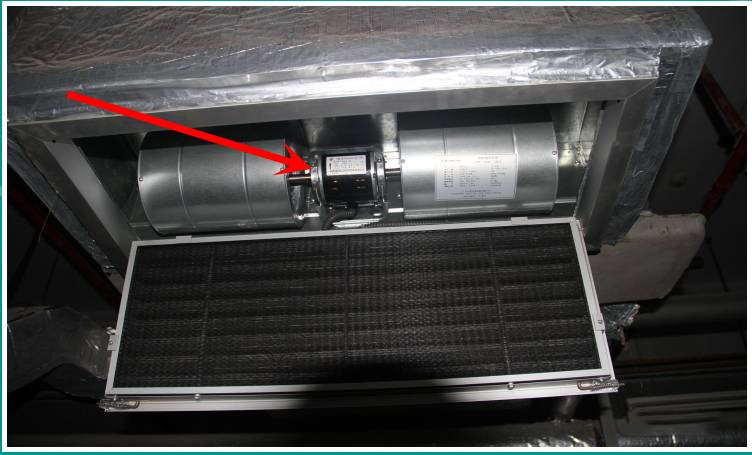

2、檢查電機運轉速度是否正常。

（1）停機后感覺下風機表面溫度是否正常；

（2）停機后手動轉動風機是否靈活，如有阻力更換軸承；

（3）測量電機線圈是否正常，如不正常更換電機。

四、空調有噪音故障表現及處理方法

1、軸承損壞產生的噪音：進行更換軸承。

2、運行時與吊頂產生的噪音：調整盤管風機吊桿螺母高度，或處理風口與吊頂龍骨的摩擦。

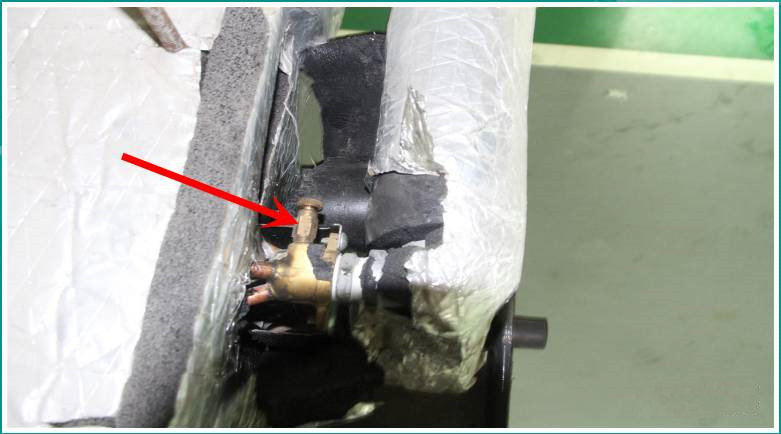

3、管道中有空氣產生的噪音：在盤管風機排氣閥、樓層排氣閥、末端排氣閥將管道中的空氣排盡。

五、空調有異味的處理方法

1、檢查、清洗進風口過濾網。

2、檢查盤管翅片是否有灰塵，如果有灰塵進行清洗。

3、檢查風管內是否有異物、灰塵、積水等，進行清潔干凈去除異味。
