多聯空調機組室外機由一個室外機和多個室內機單元組成，這些室內機單元通過并聯的方式連接在一起。當室內機處于制冷模式時，室外機會根據室內機的運行負荷需求，相應地啟動室外模塊。室外換熱器作為系統的冷凝器，而各制冷室內機的換熱器則并聯作為系統的蒸發器。這樣，通過室內機的送回風循環，就能實現對室內空間的空氣溫濕度調節。當室內機處于制熱模式時，室外機的四通閥會切換到得電狀態。這時，室外換熱器作為系統的蒸發器，而室內機的換熱器則作為系統的冷凝器。同樣地，通過室內機的送回風循環，也能實現對室內空間的空氣溫濕度調節。

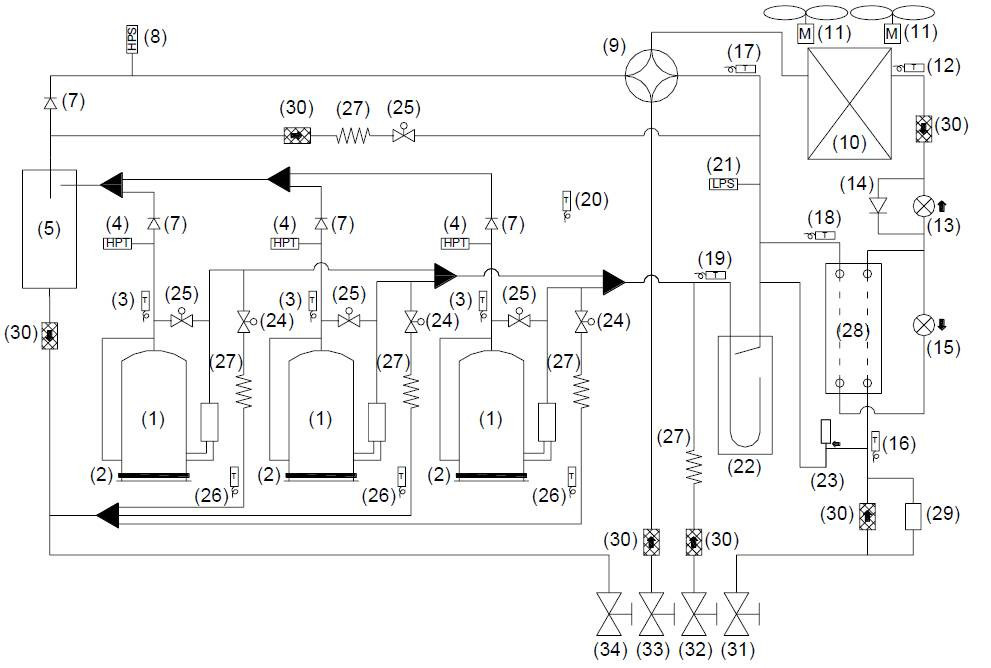

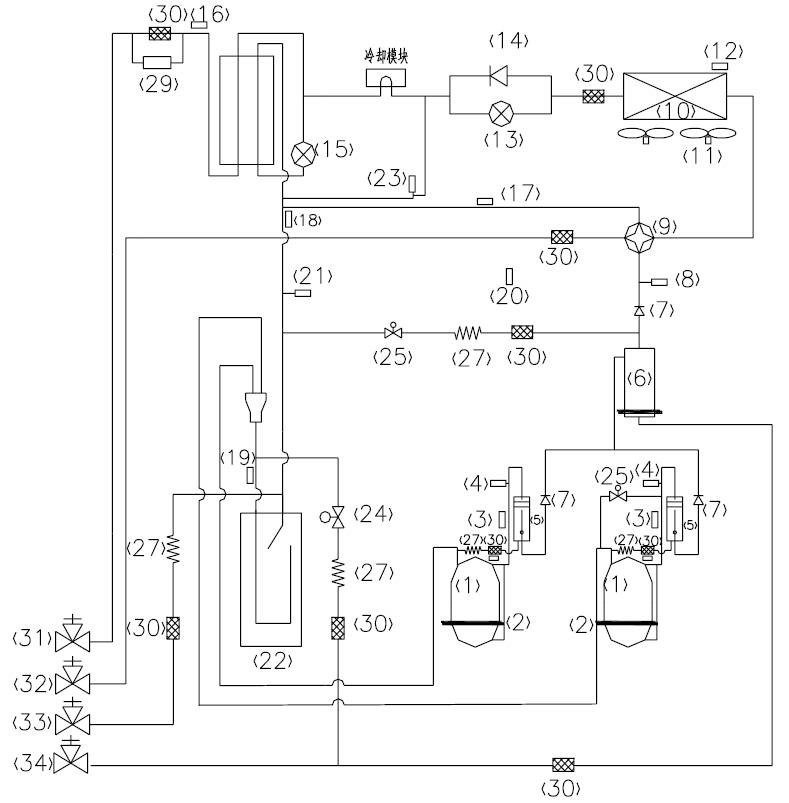

 各部件名稱和主要功能

1、壓縮機：壓縮機根據實際系統需要，調整其轉速達到能力節的目。

2、壓縮機油溫加熱帶：在待機狀態下，保證壓縮的油溫確再啟動可靠性。

3、壓縮機 排氣 感溫包：檢測壓縮機的排氣溫度，達到控制和保護目。

4、高壓開關：當壓縮機的排氣力超過高開關動作值時，立刻反饋信號停止 當壓縮機的排氣力超過高開關動作值時，立刻反饋信號停止 整機運行，達到保護壓縮的目。

5、  油分離器：分離 系統 的氣和油，保證壓縮機的可靠性。

6、  均油器：再次分離系統的氣和油，保證整個可靠性。

7、  單向閥： 防止高壓氣體方向進入縮機，快速平衡吸排的力。

8、 高壓傳感器：檢測系統的實時高壓值，保護縮機和作其他控制使用。

9、四通閥：用于系統室內機制冷與熱切換。

10、換熱器（冷凝器：用于室外換熱。

11、風機（風扇電機）：強化換熱。

12、 化霜感溫包：用于化霜檢測。

13、制熱電子膨脹閥： 制熱模式冷媒調節控。

14、單向閥（制冷模式旁通冷媒： 制冷流向使用。

15、過冷器電子膨脹閥 ：控制系統冷運行時的液管媒過度，降低路能力損耗。

16、過冷器液出感溫 包：檢測液管溫度。

17、氣液分離器進管感溫包：檢測氣液分離器進管溫度，避免系統濕運行。

18、過冷器氣出感溫包： 檢測過冷器氣側溫度。

19、氣液分離器出管感溫包：檢測汽液分離器內部狀態，進一步控制壓縮機吸氣。

20、環境感溫包：檢測室外機環境溫度

21、低壓傳感器：檢測系統低壓，避免運行力過。

22、氣液分離器：汽液分離作用，避免壓縮機濕運行。

23、卸荷閥：避免管路死區，導致壓力過高。

24、回油電磁閥：用于壓縮機回油控制，保證潤滑油的供給

25、壓力平衡閥：確保壓縮機成功啟動 。

26、回油感溫包：檢測回油溫度，防止管路堵或漏

27、毛細管：節流降壓作用。

28、過冷器：用于控制液管過冷度。

29、干燥過濾器：用于吸收系統中的微量水份

30、過濾器：避免雜質進入元器件內部。

31、液閥 ：出廠截止使用。

32、低壓測量閥：用于檢測系統低壓值或運行時灌注冷媒（制熱時也可以從這里灌注冷媒，這個管道連接著壓縮機的吸氣口）。

33、氣閥：出廠截止使用。

34、油檢測閥：維修時檢查壓縮機冷凍油的油質。
